Giới thiệu Mạch tạo xung clock điều khiển motor không chổi than BLDC, có VR rời, được mod từ mạch NE555 chạy được áp 6-24Vdc.
- Chân GND và VCC: Cấp điện nguồn ngõ vào, bằng điện áp cấp cho motor, phải chung GND với mạch trên motor.- Chân OUT: Cấp xung CLK cho motor.

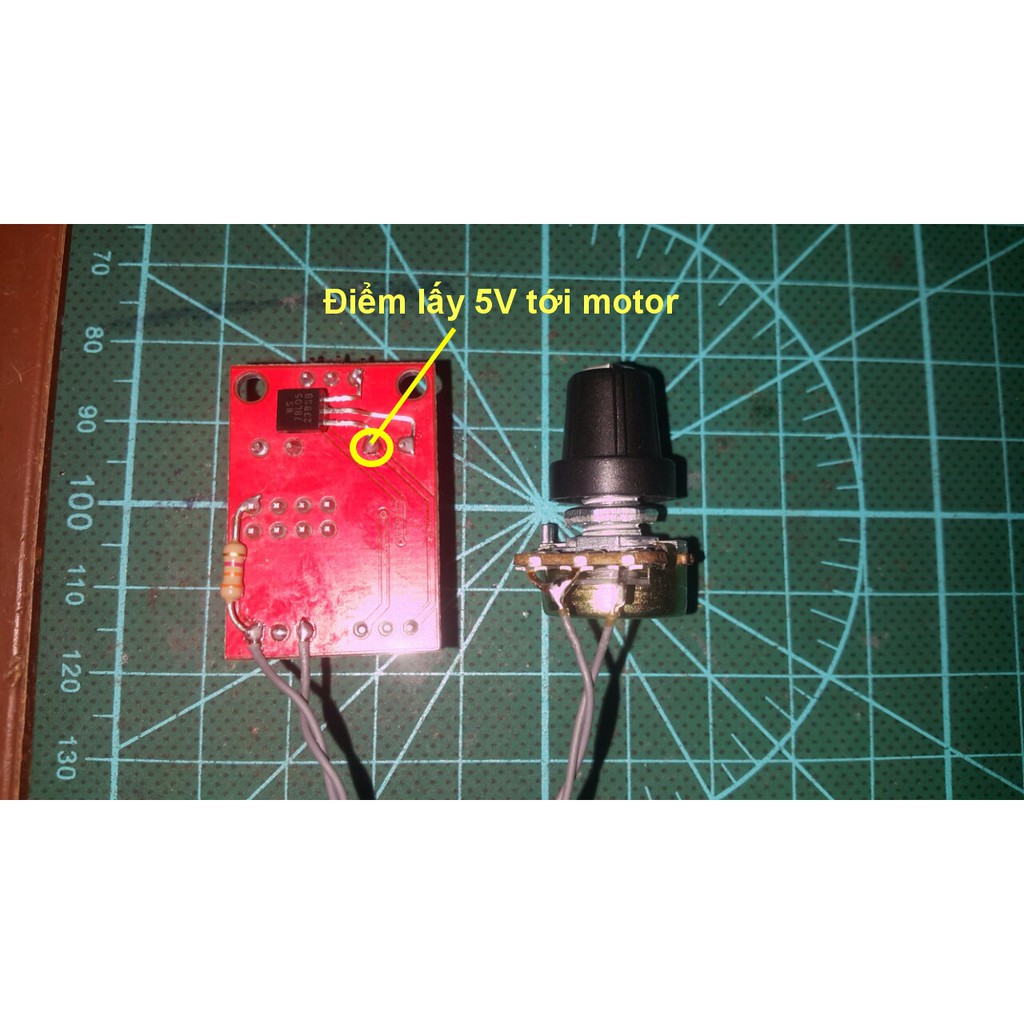

- Có điểm hàn cấp áp 5V cho mạch khiển trên motor.

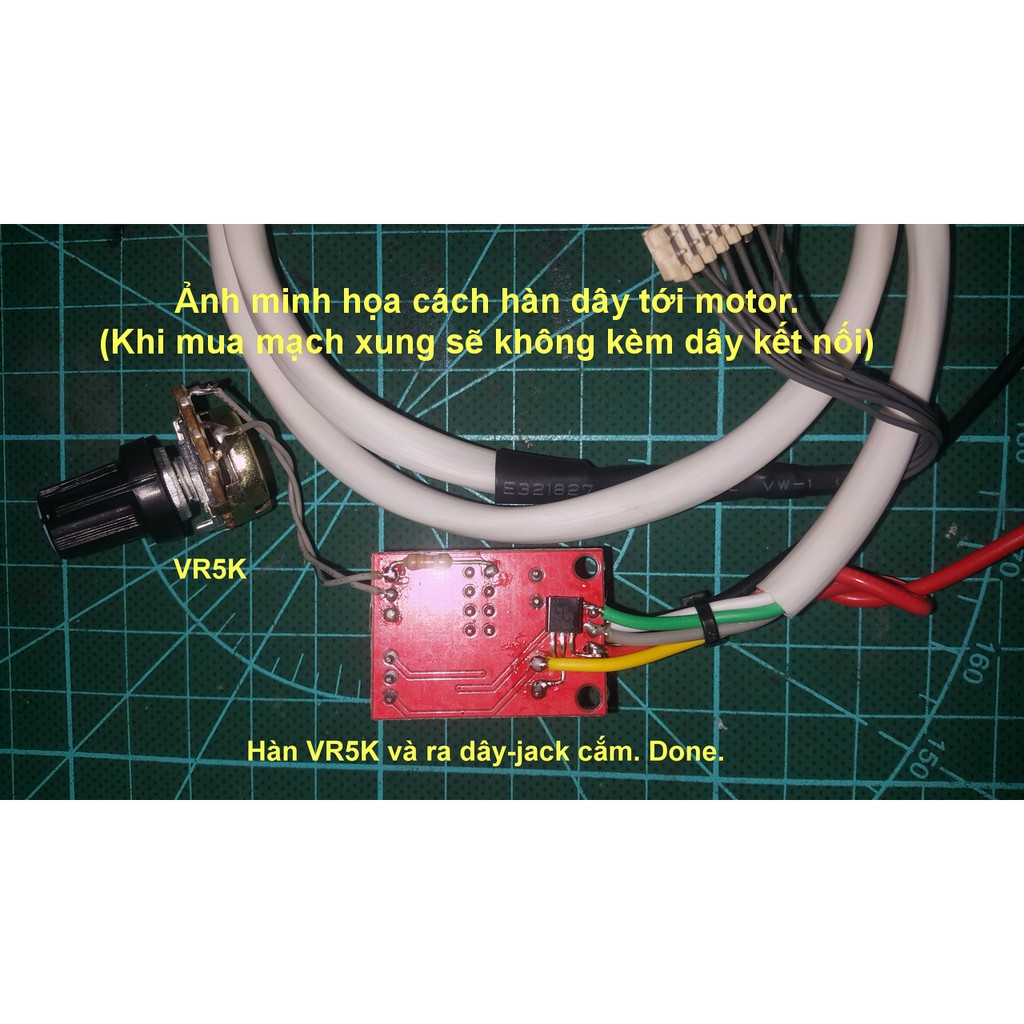

- Đã hàn ra VR rời, thuận tiện lắp vào máy.
Vùng tần số ngõ ra có thể chọn:
LF: 1Hz ~ 50Hz
IF: 50Hz ~ 1KHz
Default: 1KHz ~ 10KHz (Đa số các motor BLDC chạy ở vùng tần số này).
HF: 10KHz ~ 200KHz
LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy
Độ lớn Maximum dòng ngõ ra :
>=15mA (khi nguồn ngõ vào 5V)
>=35mA(khi nguồn ngõ vào là 12V)
Chú ý:

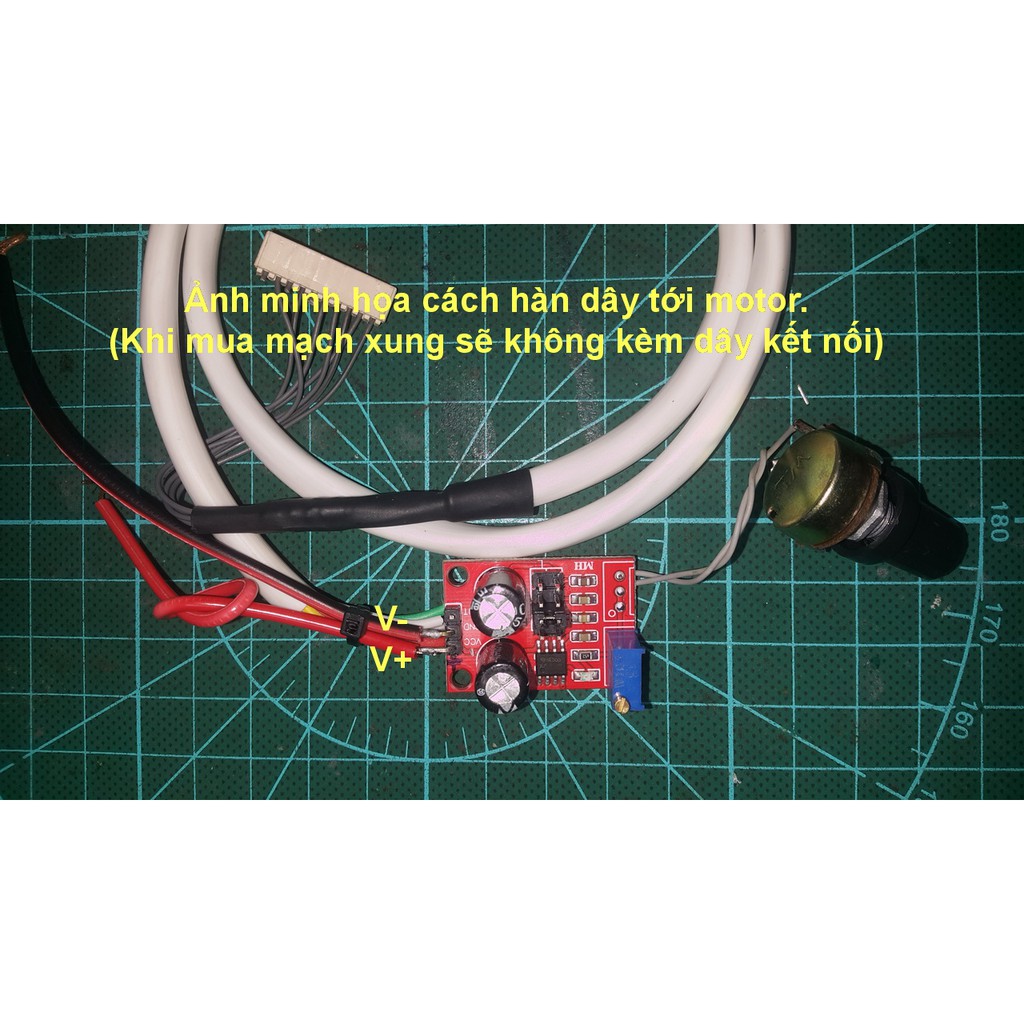

- Mạch xung không bao gồm cable tới motor.

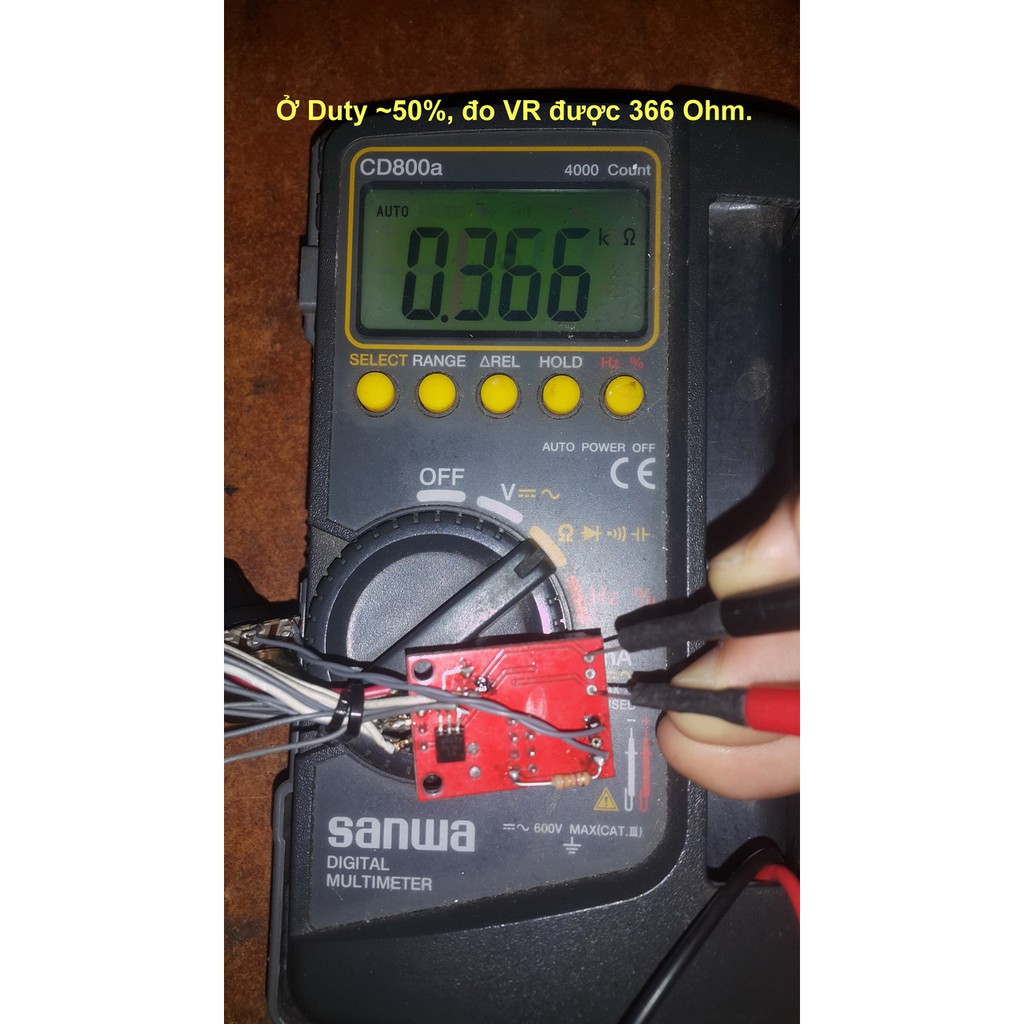

- Thông thường các motor BLDC hoạt động tối ưu tại DUTY 50% nên ta cần tinh chỉnh VR DUTY của mạch về giá trị ~366R để đạt giá trị này. (Xem ảnh hướng dẫn).
- Jumper phải được cài ở vị trí dãi tần 1KHz ~ 10KHz, vì đa số các motor BLDC chạy ở vùng tần số này.
