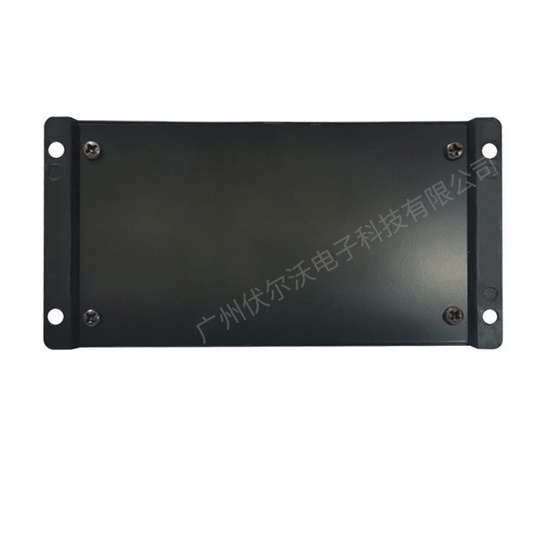

Giới thiệu Bộ điều khiển sạc pin năng lượng mặt trời 20A, 30A

Thời gian giao hàng dự kiến cho sản phẩm này là từ 3-7 ngày
Thông số sản phẩm
Điện áp: DC 12V / 24V
Hiển thị: Màn hình LCD
Dòng tiêu thụ: <10MA
Đầu ra USB kép: 5V / 2A (sạc điện thoại di động, iPad, v.v.)
Nhiệt độ làm việc: -35 ℃ -60 ℃
Phù hợp với tấm pin mặt trời 18V, 24V, 36V
Trọng lượng: 154g
Đặc trưng
Luôn giữ pin ở trạng thái điện áp được sạc đầy.
Ngăn pin sạc quá mức.
Ngăn không cho pin bị xả quá mức.
Ngăn không cho pin bị sạc ngược vào bảng điều khiển năng lượng mặt trời vào ban đêm.
Bảo vệ phân cực ngược của pin, acquy
Bảo vệ phân cực ngược của tấm pin mặt trời
Khi điện áp pin yếu, bộ điều khiển sẽ tự động cắt tải của hệ thống. Nếu điện áp ắc quy trở lại bình thường, tải sẽ bắt đầu hoạt động trở lại.
Bộ điều khiển có thể tự động đặt điện áp sạc, điện áp tắt nguồn và điện áp khôi phục tải theo mức điện áp của pin.
Các điều kiện bị khóa bởi quá trình CPU không thể được điều chỉnh.
Bộ điều khiển tự động bù nhiệt độ của điện áp sạc theo sự thay đổi của nhiệt độ môi trường.

Bộ điều khiển này phù hợp với 3 loại pin: pin axit chì (nhận dạng tự động 12V/24V), pin lithium-ion (3 viên 12.6V), pin lithium sắt phosphate (4 viên 12.8V), không sử dụng pin khô.

Mô tả kí hiệu loại pin trong bộ điều khiển:

b1: pin axit chì
b2: pin lithium-ion
b3: pin lithium sắt phosphate
Cài đặt gốc mặc định là b2.

Lắp bộ điều khiển càng gần pin càng tốt để tránh do chiều dài dây quá dài ảnh hưởng đến điện áp truyền.

Khi lắp đặt đầu tiên vui lòng chọn loại pin phù hợp với pin sử dụng, đảm bảo rằng pin có đủ điện áp.

Bộ điều khiển này chỉ nên sử dụng với tấm pin năng lượng mặt trời làm nguồn sạc, không sử dụng các nguồn điện DC khác.

Bộ điều khiển sẽ nóng lên trong quá trình hoạt động, hãy chú ý lắp đặt ở các nơi thông thoáng.

Các giá trị mặc định (có thể tùy chỉnh):

Loại pin b1b2b3
Ngắt điện áp sạc14.4V12.6V14.6V
Ngắt điện áp xả10.7V9V10V
Điện áp xả phục hồi12.6V10.5V12V
Cài đặt thời gian tải:

24H: tải hoạt động 24 tiếng (có thể bật tắt ngõ ra bằng cách nhấn nút xuống trên bộ điều khiển)
1-23H: Tải bắt đầu sau khi mặt trời lặn và tắt sau thời gian cài đặt
0H: từ hoàng hôn đến lúc bình minh
Điều chỉnh các thông số:

Sau khi kết nối màn hình ban đầu sẽ hiển thị điện áp pin.
Nhấn nút N lần 1, màn hỉnh hiển thị điện áp ngắt sạc
Nhấn nút N lần 2, màn hình hiển thị điện áp xả phục hồi
Nhấn nút N lần 3, màn hình hiển thị điện áp ngắt xả
Nhấn nút N lần 4, màn hình hiển thị cài đặt ngõ ra tải
Nhấn nút N lần 5, màn hình hiển thị loại pin
Ở mỗi lần nhấn, để thay đổi giá trị nhấn giữ nút N cho đến khi màn hình nhấp nháy, lúc này nhấn nút lên và xuống để tăng giảm giá trị, sau đó nhấn giữ N để thoát hoặc đợi sau 5s.
