Giới thiệu Bộ mạch quạt điều khiển động cơ BLDC

*** Sản phẩm bao gồm :
- Mạch UPS - Auto changer

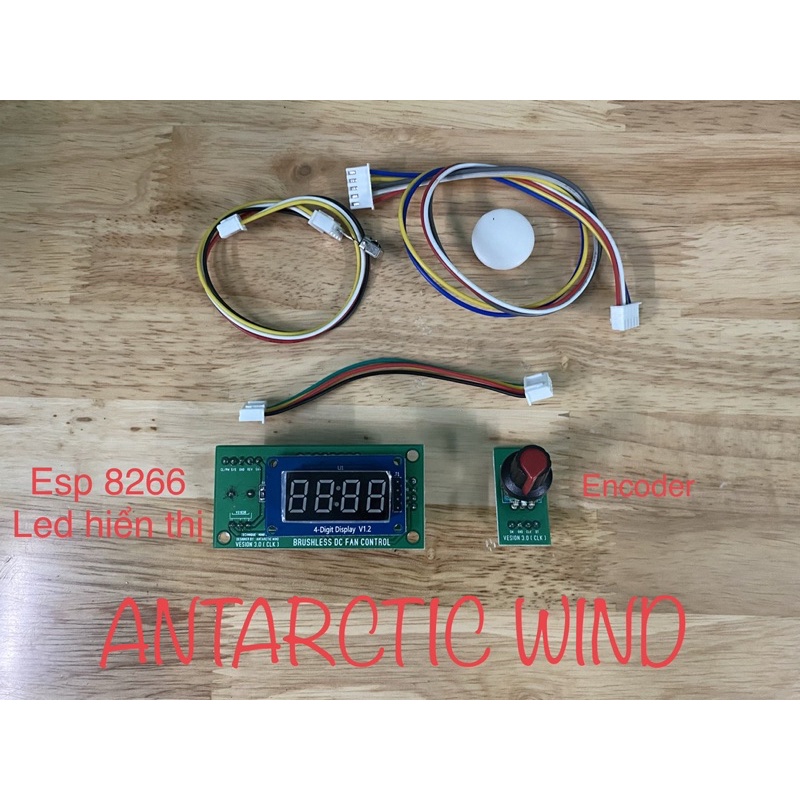

- Mạch hiển thị 7seg + Esp8266
- Encoder
- Mắt IR

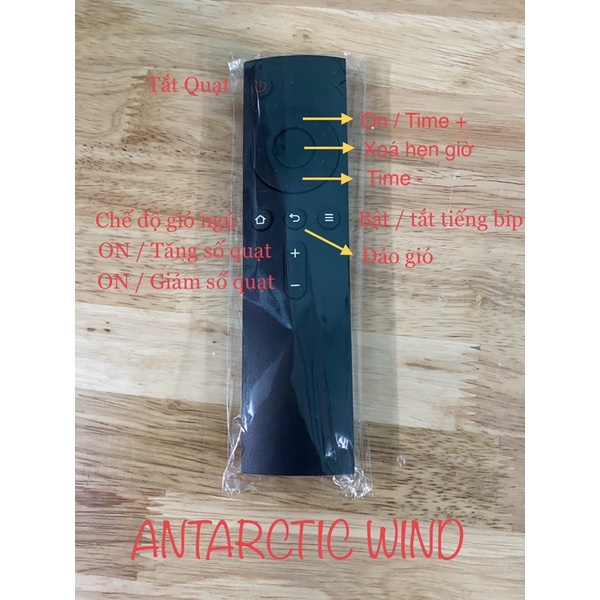

- Remote hồng ngoại
- Dây kết nối Encoder
- Dây kết nối mạch hiển thị
- Dây công tắc nguồn

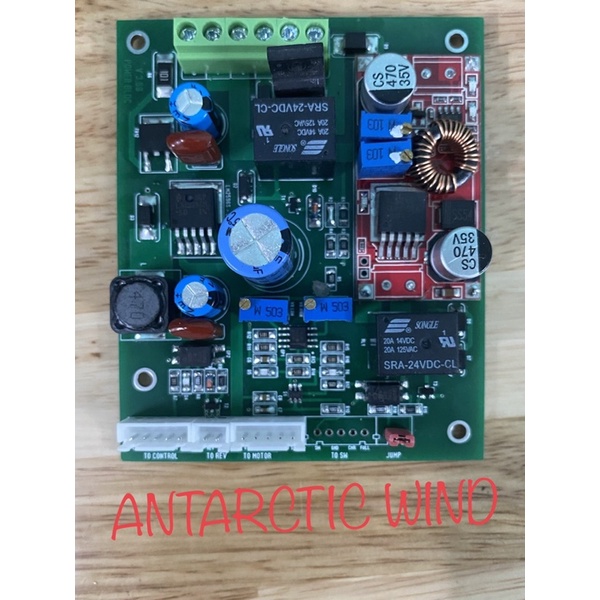

*** Sơ đồ kết nối bo UPS
** DOMINO
- SW : công tắc nguồn
- GND : Ov ( nguồn 24VDc )
- VCC : Nguồn chính 24VDC ( > 3A )
- BAT : Âm pin ( 5S )
+ BAT : Dương pin ( 5S )
- To Control : kết nối tới bo hiển thị
- To Rev : kết nối tới động cơ đảo gió ( 24vdc )
- To Motor : kết nối động cơ BLDC
- jump : Loại bỏ chức năng tự sạc khi rút jump
*** Chức năng :
** Mạch UPS - Auto là mạch độc quyền phát triển độc đáo của shop
- Tự động chuyển nguồn đầu vào và pin với tốc độ cao, không gây nhiễu, không reset quạt
- Tự động sạc pin khi đc kết nối với nguồn điện, đầy sẽ tự ngắt pin ra khỏi modul sạc
- Bảo vệ áp thấp, mạch thiết kế hoạt động với động cơ BLDC 24v, nên khi áp nguồn nhỏ hơn 23v, mạch sẽ không đóng nguồn
** Bo hiển thị - esp8266
- Được lập trình với nhiều tính năng với chi phí phù hợp
- Tính năng thông minh, kết nối HASS, điều khiển giọng nói qua HASS, điều khiển qua App Androi
- Kết nối Wifi, tự động cập nhật thời gian hiển thị trên màn led
- Điều khiển tốc độ động cơ nhiều cấp ( 100 cấp ) , giải quyết mọi nhu cầu, mục đích sử dụng cho mọi nhà
- Chế độ gió ngủ, tự động giảm số theo từng mức giờ
- Hẹn giờ tắt quạt
- Điều chỉnh được tốc độ tối thiểu và tối đa cho quạt phù hợp với mọi loại cánh, mọi loại động cơ
- Tương thích với các loại động cơ chuyên quạt PWM và CLK
**** Hướng dẫn cài đặt
- Kết nối jack cắm đúng vị trí
- Cấp nguồn , bật công tắc nguồn
- Nhấn giữ 5s để vào cài đặt xung tương thích với động cơ
+ P0 : động cơ VSP
+ P1 : Động cơ xung PWM
+ P2 : Động cơ xung CLK
- Đợi 5s cho mạch lưu giá trị, tắt nguồn và bật lại
- nhấn giữ 10s để vào cài đặt tốc độ min và max
+ Vặn encoder để thay đổi tốc dộ min
+ Nhấn Encoder để lưu giá trị và chuyển sang thay đổi giá trị max
+ Vặn Encoder để thay đổi giá trị max
** Lưu ý :
PWM : Min : 35 Max : 80
CLK : Min : 60 Max : 325
+ Nhấn để quay ra màn hình chính, và đợi 5s để lưu giá trị
**** Hướng dẫn kết nối wifi
- Khi cấp nguồn sau khi khởi động mạch sẽ phát ra wifi để kết nối cài đặt SMART-FAN-TM1637_V3
- Kết nối với mật khẩu : 12345678
- Sau khi kết nối điện thoại , máy tính sẽ hiện ra màn hình điền tên và mật khẩu wifi
- Điền mật tên và mật khẩu wifi gia đình.
+ SSID : Tên WIFI
+ Passwork : mật khẩu
-Nhấn Save để lưu mật khẩu wifi. và nhận thành quả sau 5s.
*** LƯU Ý :
- Mạch đã đc thiết lập để chạy với nguồn đầu vào 24VDC, nguồn dưới 23V mạch sẽ không hoạt động để bảo vệ. Kết hợp với nguồn pin 5s.
- Các trimmer trên mạch đã được chỉnh đúng thông số cần thiết, người dùng không nên tự ý chỉnh đẫn đến mạch hoạt động sai chức năng hoặc gây hư hỏng
- Mạch đã được kiểm tra chạy thử trước khi gửi
Chúc các bác thành công với thành quả DIY của mình
