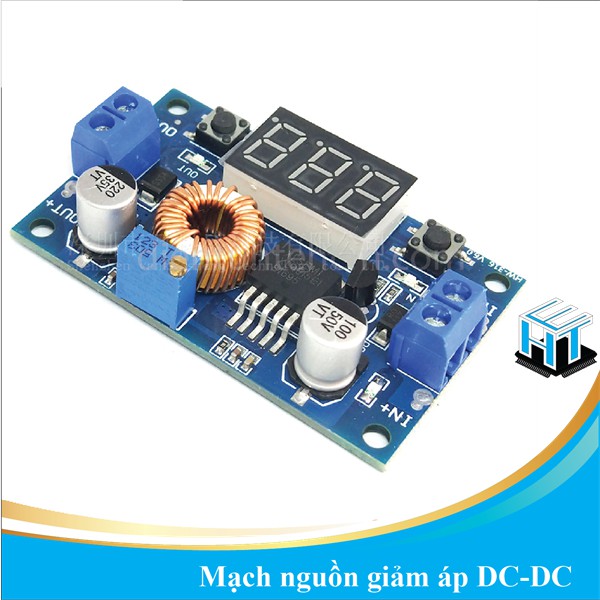

Giới thiệu Mạch nguồn giảm áp DC-DC Buck 5A XL4015E có Led hiển thị điện áp

Có đèn báo điện vào/ra
+ Có đồng hồ đo điện áp vào/ra tích hợp trên board, và đồng hồ đo có thể hiệu chỉnh được
+ Có thêm đế tản nhiệt gắn trên chip
Mạch Hạ áp – Mạch BUCK DC XL4015 Cho chất lượng dòng ra, công suất đầu ra và hiệu suất cao hơn so với các mạch BUCK dùng chip LM2596, XL4005
-Sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra để tiện theo dõi.
-Mạch hạ áp Dc XL4015 5A, dòng max 5A với kích thước nhỏ gọn, hiệu xuất tốt, hoạt động ổn định, phù hợp để thiết kế nguồn cho các thiết bị nhỏ gọn, các hệ thống camera giám sát, các thiết bị tự động, điện tử ...
THÔNG SỐ KỸ THUẬT:
-Model: XL4015-ADJ DC-DC 5A
-Điện áp đầu vào: 4V-38V
-Điện áp đầu ra: 1.25V-36V
-Công suất: Đỉnh 75W- 5A, nên sử dụng trong khoảng 4.5A (nếu dùng ở công suất ra lớn, cần chú ý bổ sung tản nhiệt).
-Điện áp vào 4,0 ~ 38V. (Điện áp đầu vào phải cao hơn điện áp đầu ra 1.5v ở trên)
-Hiệu suất chuyển đổi: lên đến 96%
-Tần số xung: 180KHz
-Đầu ra gợn: 30mV (không tải)
-Tải quy định: ± 0.5%
-Điện áp quy định: ± 2.5%
-Nhiệt độ làm việc: -40 ~ + 125 độ
-Kích thước bên ngoài: 66x39x18
Các căn chỉnh điện áp của đồng hồ đo trên mạch:
1. Vôn kế vôn kế hiển thị điện áp đầu ra, nhấn và giữ nút phải trong 2 giây sau, đồng hồ báo và đèn báo kết nối đầu ra "OUT" nhấp nháy, sau đó điều chỉnh điện áp đầu ra; Tương tự, điều chỉnh điện áp đầu vào, nhấn nút phải trong 2 giây sau khi phát hành, đồng hồ báo hiệu điện thế và đồng hồ điện áp đầu vào "IN" nhấp nháy, sau đó chỉnh điện áp đầu vào;
2. Nhấn vào nút bên phải, để chỉnh tăng 1 đơn vị. Nhấn nút bên trái để giảm điện áp xuống một đơn vị;
3. Sau khi điều chỉnh điện áp, nhấn và giữ nút phải trong 2 giây thoát khỏi chế độ hiệu chuẩn điện áp.

THÔNG TIN CẢNH BÁO
Sản phẩm yêu cầu người sử dụng có chuyên môn/hiểu biết nhất định về điện, điện tử.
Để xa tầm tay của trẻ em.
Cấp điện đúng với hướng dẫn, chỉ dẫn để đảm bảo an toàn.
Liên hệ nhà bán hàng để được chỉ dẫn trong các trường hợp cụ thể

HƯỚNG DẪN SỬ DỤNG
Đọc kỹ Hướng dẫn sử dụng kèm theo (nếu có)
Liên hệ Nhà bán hàng để được hướng dẫn cụ thể nếu quý khách không rõ cách sử dụng

HƯỚNG DẪN BẢO QUẢN
Đọc kỹ hướng dẫn bảo quản kèm theo (nếu có)
Bảo quản nơi khô ráo, thoáng mát
Ngắt hết nguồn điện (kể cả nguồn Pin) khi không sử dụng trong thời gian dài
