Giới thiệu Cốc xả đáy cao cấp AD402-04 -

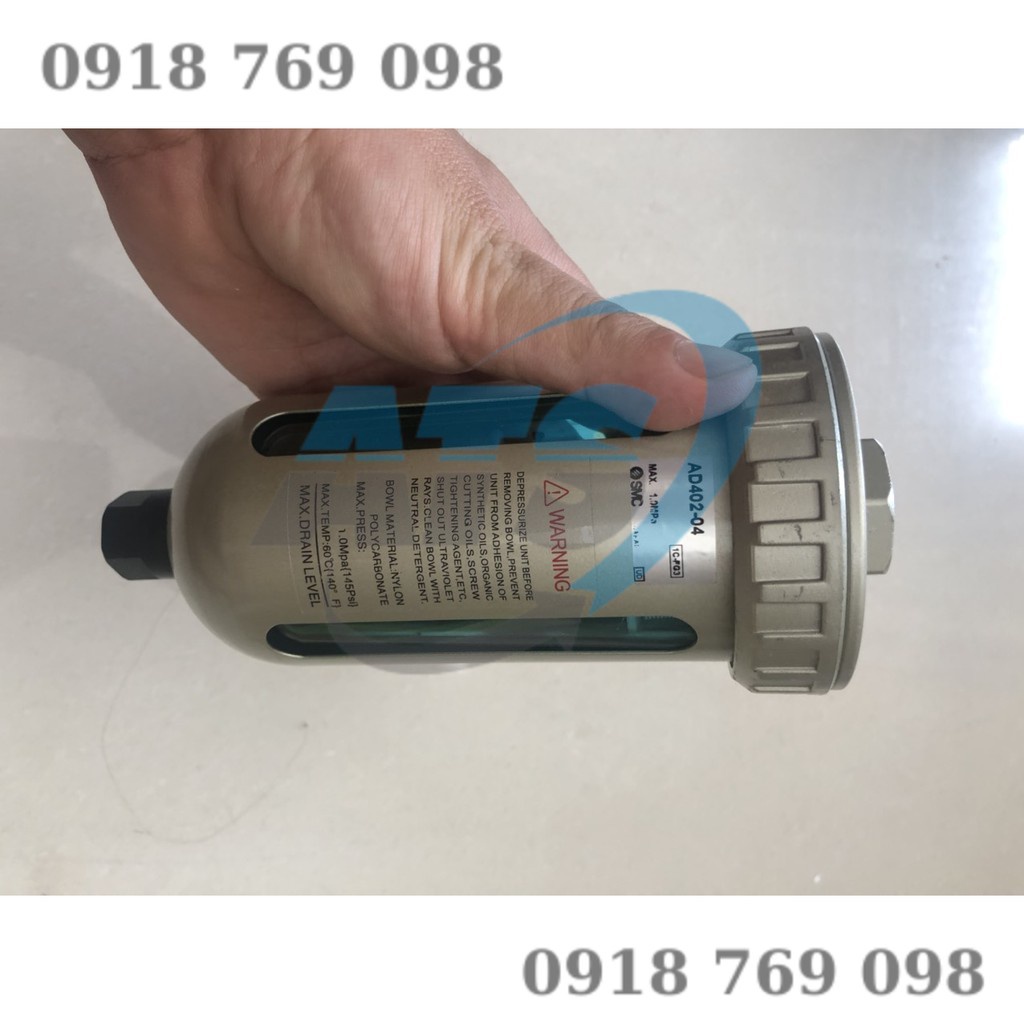

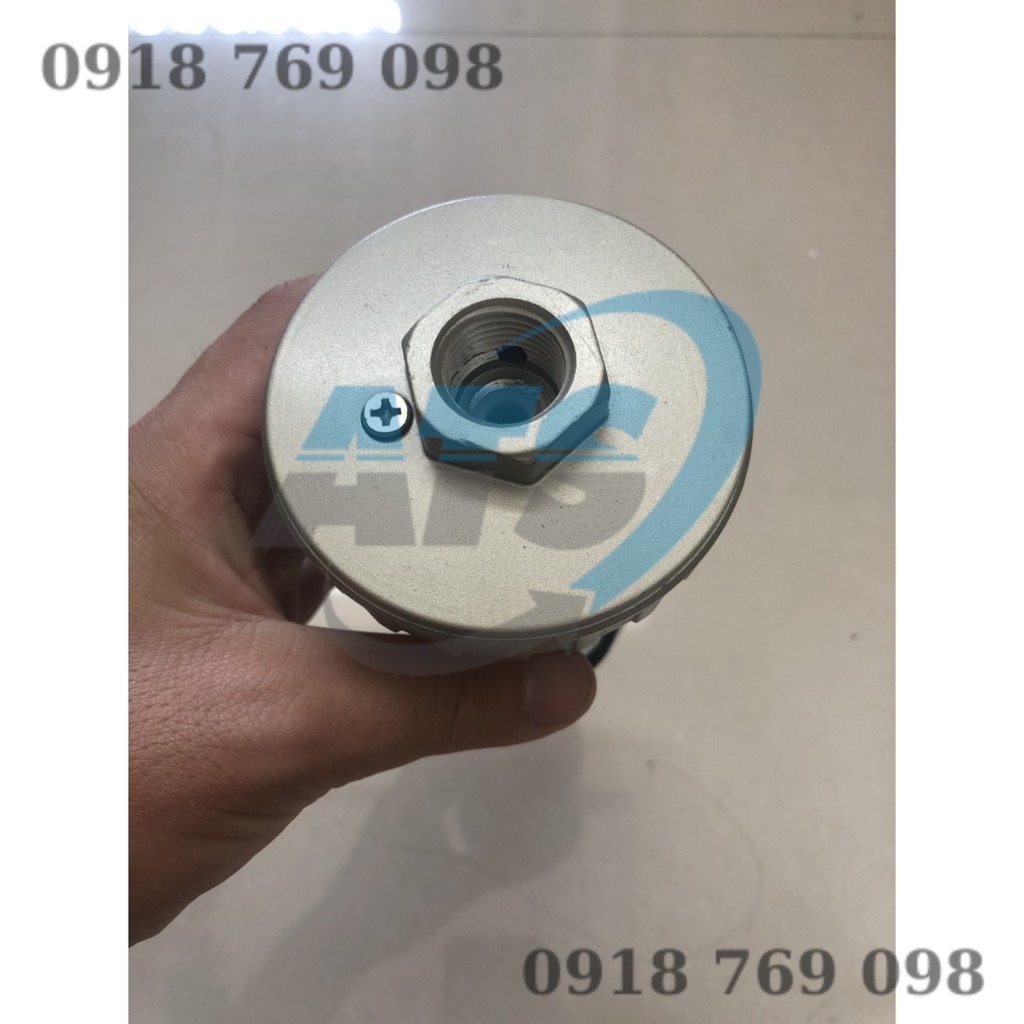

ốc xả đáy cao cấp AD402-04 Made in Japan

Tổng quan về loại cống tự động


Model: AD402-04
Khả năng chịu áp suất được đảm bảo: 1.5MPa {15.2kgf / cm2}
Áp suất dịch vụ cao: 1.0MPa {10.2kgf / cm2}
Lưu ý) Phạm vi áp suất hoạt động 0.15-1.0MPa {1.5-10.2kgf / cm2}
Môi trường và chất lỏng Nhiệt độ: 5-60 ° C
vòi Rc (PT): 1/2
cống Rc (PT): 3/8
trọng lượng (kgf): 0,62
công tắc thủ công; -
Lưu lượng: 4001 / phút hoặc cao hơn cốc kim loại kích thước tiêu chuẩn
: QUẢNG CÁO


Lưu ý:


1. Khi lắp đặt ống thoát nước, sử dụng ống có đường kính trong từ 10 mm trở lên và chiều dài không được vượt quá 5 m. Không được uốn ống lên trên.
2. Công suất máy nén phải lớn hơn 3.7KW.


Nguyên lý làm việc:
1. Khi không có áp suất trong cốc nước, phao đóng kín khoang bên trong, pít-tông được ép bằng lò xo và nước ngưng được xả qua lỗ thoát nước. 2. Khi có áp suất trong cốc nước, khi áp suất trên 1kgf / cm2, pít-tông vượt qua lò xo. Nhấn lên trên, để lỗ thoát nước được đóng lại và bên trong cốc được tách ra khỏi bên ngoài. 3. Khi có nước ngưng tụ trong cốc nước, khi nước ngưng được thu ở một mức độ nhất định, phao nổi lên do nổi, mở lỗ khoang bên trong, áp suất đi vào khoang bên trong, pít-tông bị ép bởi áp lực và lò xo, và nước ngưng tụ được thoát qua ống thoát nước.



Bảo trì thường xuyên:

Phân hủy, làm sạch và đảo ngược sự kết hợp theo thứ tự sau:
A: Cắt không khí thoát ra;

B: Nới lỏng vít giải nén để xì hơi;

C: Xác nhận rằng không có áp suất trong cống để tháo đai ốc kết nối;

D: Tháo đai ốc cố định lưới lọc thô;

E: Xoay ống thoát nước, cốc nước, bóng phao, ống thoát nước ngược chiều kim đồng hồ để tháo rời và tháo lưới lọc mịn;

F: Tháo cần gạt để lấy van và phao ra;

G: Sử dụng cả hai tay để giữ khoang và ống thoát nước một cách cẩn thận để tách chúng ở góc 90 độ, và lấy ra lò xo và lưới lọc mịn và tấm thông hơi;

H: loại bỏ hoàn toàn vết bẩn bằng chất tẩy trung tính, theo thứ tự ngược lại, áp suất sử dụng cao là 1.0MPa; 2. Tốc độ dòng chảy phải lớn hơn 400L / phút và áp suất trên 0,15MPa; 3. Thành phần chính để làm sạch là lưới lọc mịn và Các lỗ thông hơi ảnh hưởng trực tiếp đến hành động piston.
